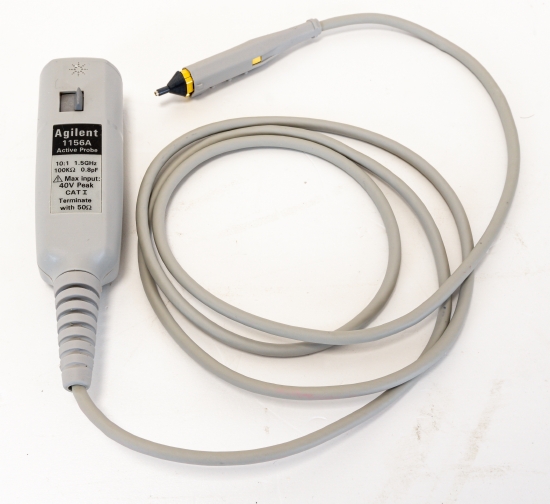

HP Agilent Keysight 1156A Sonda Oscilloscopio attiva 1.5 GHz
Sei in: SONDE » Sonde attive
Le foto sono di repertorio e potrebbero non corrispondere all'oggetto realmente venduto, come pure le opzioni installate. Su richiesta verranno fornite foto in alta risoluzione e opzioni reali dell'oggetto in vendita.
Descrizione del prodotto
La famiglia di sonde attive Keysight 1156A, 1157A e 1158A offre agli ingegneri di ricerca e sviluppo le prestazioni di cui hanno bisogno per sondare piccole geometrie in aree difficili da raggiungere sul DUT. Queste sonde sono state progettate specificamente per gli oscilloscopi serie Infiniium e InfiniiVision serie 5000, 6000 e 7000 300 MHz - 1 GHz. Con l'aumentare delle velocità nel progetto, è possibile notare più overshoot, squilli e altre perturbazioni quando si collega una sonda dell'oscilloscopio. Le sonde formano un circuito risonante in cui si collegano al dispositivo. Se questa risonanza rientra nella larghezza di banda della sonda dell'oscilloscopio in uso, sarà difficile determinare se le perturbazioni della misurazione sono dovute al circuito o alla sonda. Keysight è l'unica azienda che ha superato la risonanza formata dal collegamento di una sonda a un dispositivo. Le sonde Keysight 1156/7/8A ottimizzano le prestazioni per semplificare il lavoro.
Caratteristiche
Bandwidth:
- 1.5 GHz
Range:
- DC Offset Range: +/- 15V
- Dynamic Range: 5V peak-to-peak
- For waveforms with edges >3nsec, dynamic range is >12Vpp.
Input Impedance:
- Input R: 100 kOhm
- Input C: 0.8 pF
Connectivity:
- AutoProbe interface compatible
- Frequenza massima: 1.5 GHz
